Vehículo afectado: AUDI S3 Quattro 20V (8L1) BAM AUDI S3 Quattro 20V (8L1) BAM tiene el testigo luminoso de ESP encendido. El cliente comenta que el testigo de ESP se enciende de forma intermitente tras recorrer una distancia corta. Para esta primera comprobación se conecta el equipo de diagnosis CDP Plus a la toma OBD ubicada en el espacio de reposapiés del conductor. Al realizar una lectura de fallos en la unidad de control del ESP se registran las siguientes averías:
Si la avería está presente, la luz de ESP se apaga tras el arranque inicial del vehículo y se enciende de nuevo tras recorrer una distancia corta. Teniendo en cuenta los fallos almacenados del CAN Bus, realizamos un primer análisis de la línea de CAN Bus con el testigo de ESP encendido. La medición se llevará a cabo con el Osciloscopio Pico de Miac. |
|

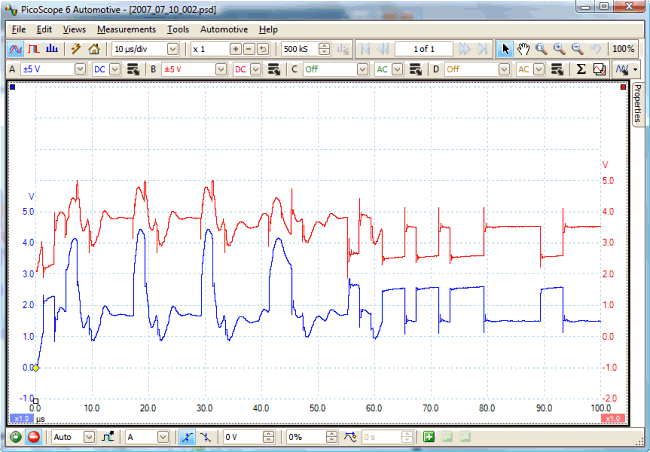

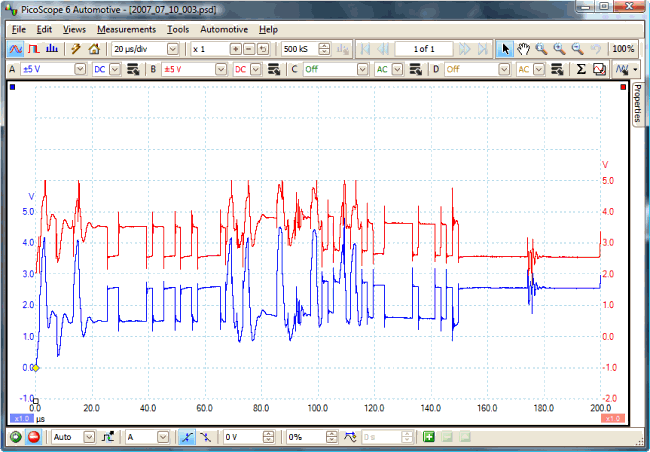

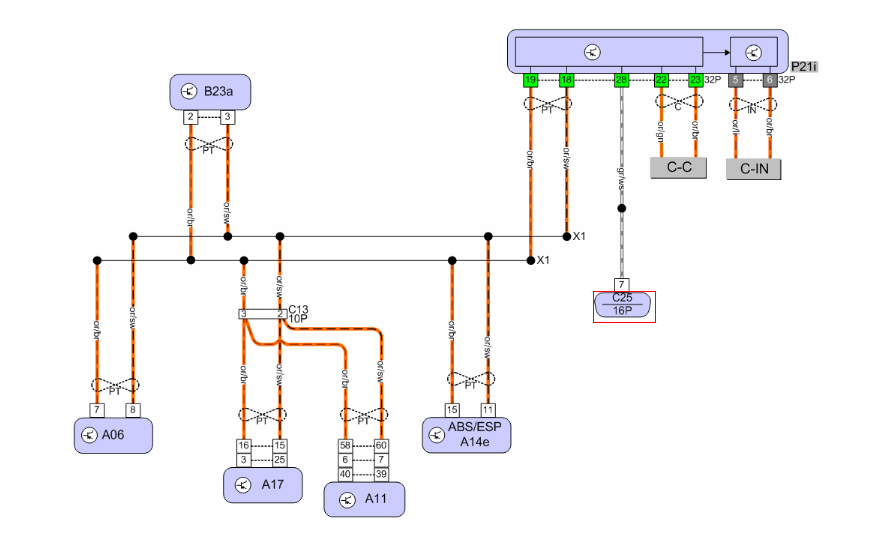

 Fig. 2: Oscilograma con señal errónea 1.  Fig. 3: Oscilogramacon señal errónea 2.  Fig. 4: Esquema CanBus de DaWeb 2.0.
Pulse en la imagen para ampliarla |

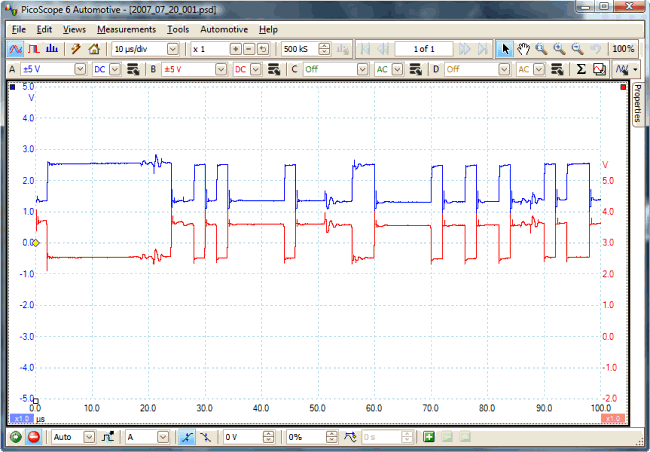

Con el análisis de la señal obtenida, observamos que se produce un punto de variación: pasamos de unas formas de señal ovaladas con interferencia de tensión entre ellas a señales cuadradas, idénticas y opuestas que mantienen la misma amplitud (forma típica de la señal de CAN Bus). La avería se halla en este punto de variación de la onda, como se ve en la Fig. 2 y Fig. 3. Realizamos una inspección visual del cableado y comprobamos las resistencias del bus de CAN High a CAN Low. No hay ninguna avería aparente en la instalación eléctrica del sistema. Teniendo en cuenta que el vehículo debe recorrer una distancia corta antes de que se encienda el testigo de ESP, comprobamos el sistema de la transmisión. En este sentido, examinamos el sistema con el módulo de ABS desconectado pero se genera la misma forma de señal. Reconectamos el módulo de ABS y en esta ocasión desconectamos el sistema Quattro del diferencial trasero, y la señal que obtenemos es la de la Fig. 5. Las formas de la onda de la figura 5 son idénticas y opuestas y tienen la misma amplitud; los bordes son limpios y coinciden entre sí. Con el análisis de la línea CAN Bus con el osciloscopio Pico, verificamos la integridad y el correcto funcionamiento de las UCEs de la red de CAN Bus. La desconexión de una de las unidades nos ha permitido detectar rápidamente la UCE defectuosa del sistema. En este sentido, el fallo se halla en el sistema Quattro del diferencial trasero. Funcionamiento El CAN Bus es un protocolo de comunicación que permite el intercambio de información entre las unidades de control. El bus de datos CAN permite intercambiar datos digitales entre sensores, actuadores y unidades de control. El corazón del CAN Bus es el controlador CAN. Éste se conecta a todos los componentes de la red a través de los cables CAN-H y CAN-L. La señal es diferencial, es decir, cada una de las líneas CAN está referenciada a otra línea. |
|
|
|
Con el encendido quitado y el módulo Haldex del sistema Quattro del diferencial trasero desconectado, la señal obtenida es correcta. La reparación se completará con el reemplazo del módulo. |
