Osciloscopio en color (60 MHz / 500 MS/s) Todos los modelos incluyen:

• BC190 Cargador de batería/adaptador de tensión de línea
• BP190 Juego de baterías NiMH
• Manual de puesta en funcionamiento
• Manuel del usuario (CD-ROM)
• TL75 Juego de cables de prueba de punta dura
• VPS200-G Sonda de tensión (200 MHz, 10:1), Gris
• VPS200-R Sonda de tensión (200 MHz, 10:1), Roja

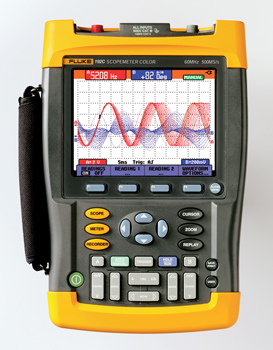

Fluke ScopeMeter^® serie 190

ScopeMeter® serie 190 : Toda esta potencia en sus manos Los ScopeMeter serie 190C y 190B tienen especificaciones que normalmente sólo se encuentran en osciloscopios de banco de gama alta. Ofrecen hasta 200 MHz de ancho de banda para capturar señales de alta frecuencia, velocidad de muestreo en tiempo real de 2,5 GS/s y funciones avanzadas de memoria y disparo. Son compactos y robustos, y se alimentan por baterías. Dos canales - anchos de banda de 60, 100 ó 200 MHz Velocidad de muestreo en tiempo real de hasta 2,5 GS/s Selección entre pantalla en color de alta resolución (serie 190C) o blanco y negro (serie 190B) Alta tension de 3000 puntos por canal (Nuevo) Disparo automático Connect-and-ViewTM, una completa gama de modos de disparo manual y, además, disparo externo Análisis del espectro de frecuencia con FFT (190C) Persistencia digital para analizar formas de onda complejas dinámicas como en un osciloscopio analógico Rápida velocidad de actualización de pantalla para ver instantáneamente el comportamiento dinámico de la señal Captura y reproducción automáticas de 100 pantallas 27.500 puntos de longitud de registro utilizando el modo ScopeRecordTM Registrador sin papel TrendPlotTM para análisis de tendencias de hasta 22 días Entradas aisladas, flotantes e independientes hasta 1000 V Forma de onda de referencia para comparaciones visuales y prueba automática de "pasa / no pasa" para formas de onda Función Vpwm para motores e inversores de frecuencia.

Observe lo que ocurre realmente
	Con una velocidad máxima de muestreo en tiempo real de 2,5 GS/s, puede ver lo que sucede realmente con una resolución de 400 ps. Un digitalizador por canal, cada canal dispone de su propio digitalizador, lo que le permitirá capturar simultáneamente dos señales y analizarlas en profundidad y con la máxima resolución. Si aparece alguna anomalía en la pantalla, bastará con que pulse el botón Replay para verla de nuevo. Gracias a la pantalla de gran tamaño, dispondrá de una ventana de tiempo con 12 divisiones que proporciona una vista general de lo que sucede antes y después de la incidencia.
La alta velocidad de muestreo proporciona la resolución necesaria para el análisis detallado de señales

Memoria de formas de onda con más capacidad
	La memoria de formas de onda de los osciloscopios de las series 190C se ha ampliado con el fin de obtener hasta 3000 muestras por canal. Esto supone 1800 muestras más y una resolución de formas de onda mucho mayor. La función ZOOM le permite detectar detalles imperceptibles en una forma de onda larga, por ejemplo, la señal de referencia de una señal de vídeo o un único pulso en un flujo de datos complejo. Asimismo, podrá transferir formas de onda de alta resolución desde todos los modelos a un PC para un análisis posterior más exhaustivo con el software FlukeView ScopeMeter.
La mayor capacidad de la memoria permite un estudio detallado de pequeñas partes de la forma de onda con la función de zoom.

Identificación de trazas más fácil, en cualquier lugar
	La pantalla a color permite identificar fácilmente formas de onda individuales, especialmente cuando se muestran formas de onda de gran amplitud o varias solapándose. Las etiquetas, las medidas y los mensajes de aviso en color están claramente vinculados a formas de onda específicas. El brillo y el alto contraste de la pantalla permite efectuar lecturas muy claras en diferentes condiciones luminosas. Además, el tiempo de funcionamiento de la batería, 4 horas, sigue garantizado.
Las trazas de color y la pantalla de alto contraste facilitan la identificación de las señales

Vea el comportamiento de la señal instantáneamente
	La persistencia digital utiliza varios niveles de intensidad y un tiempo de descomposición seleccionable por el usuario: como si se estuviera viendo la pantalla de un osciloscopio analógico en tiempo real. La rápida velocidad de actualización de pantalla, que incorporan todos los modelos, muestra los cambios de señal instantáneamente, lo que es útil por ejemplo a la hora de hacer ajustes en tiempo real.
El modo de persistencia digital muestra las señales complejas y moduladas como en un osciloscopio analógico

Modos avanzados de disparo
	La memoria de formas de onda de los osciloscopios de las series 190C se ha ampliado con el fin de obtener hasta 3000 muestras por canal. Esto supone 1800 muestras más y una resolución de formas de onda mucho mayor. La función ZOOM le permite detectar detalles imperceptibles en una forma de onda larga, por ejemplo, la señal de referencia de una señal de vídeo o un único pulso en un flujo de datos complejo. Asimismo, podrá transferir formas de onda de alta resolución desde todos los modelos a un PC para un análisis posterior más exhaustivo con el software FlukeView ScopeMeter.
La mayor capacidad de la memoria permite un estudio detallado de pequeñas partes de la forma de onda con la función de zoom.

Disparo más avanzado
	El ScopeMeter Serie 190 facilita considerablemente el disparo gracias a la función automática Connect-and-View. No obstante, el disparo manual resulta a veces necesario, por lo que se han añadido dos nuevos modos a los de la Serie 190C de Fluke. Nos referimos a los modos de ‘disparo de n ciclos’ y de ‘disparo de doble pendiente’, con los que le será más sencillo aislar el fenómeno de interés. El modo de disparo de n ciclos le proporciona imágenes “vivas” y estables de una señal, por ejemplo en sistemas digitales síncronos y divisores de frecuencia, o bien en la sincronización de ráfagas de pulsos. Por otra parte, el modo de disparo de doble pendiente permite a los osciloscopios disparar simultáneamente sobre los flancos de subida y bajada. Por tanto, cualquier flanco de la señal servirá como evento desencadenante para la obtención de una nueva forma de onda, una función bastante útil a la hora de elaborar patrones visuales a partir de flujos de datos digitales o bien si se utiliza junto con un fenómeno de disparo único.
El modo de disparo de doble pendiente utilizado para capturar el patrón visual en un flujo de datos digital.

Captura y reproducción automática de 100 pantallas

Los usuarios de osciloscopios saben muy bien lo frustrante que resulta ver en pantalla una breve anomalía y perderla de vista para siempre. Con los osciloscopios ScopeMeter de la serie 190 no ocurre esto. Ahora podrá retroceder en el tiempo pulsando el botón Replay. En uso normal, el instrumento guarda continuamente en la memoria las 100 últimas pantallas. Cada vez que se captura una nueva pantalla, se desecha la más antigua. En cualquier momento es posible congelar las 100 últimas pantallas y desplazarse por ellas imagen a imagen, o reproducirlas en directo como si fueran una película. Para profundizar en el análisis, es posible utilizar cursores. Hasta es posible utilizar las funciones avanzadas de disparo para capturar 100 eventos específicos. Se pueden almacenar 2 conjuntos de 100 pantallas capturadas con indicación de fecha y hora para su posterior recuperación o su transferencia a un PC.

Gran profundidad de memoria para alta resolución en modo ScopeRecord™
	La memoria puede almacenar 27.500 puntos por canal para el registro, en alta resolución, de eventos de hasta 48 horas con captura de transitorios hasta 50 ns. Este modo roll continuo también permite almacenar los transitorios de arranque de las UPS, fuentes de alimentación y motores. Además, todos los modelos tienen una función “Stop-on-Trigger” en el modo ScopeRecord. Esto permite al ScopeMeter almacenar datos de la forma de onda hasta que se produzca el disparo o hasta que se interrumpa una señal de disparo repetitiva. De esta forma, el instrumento reconocerá automáticamente un fallo de alimentación y almacenará los datos de la forma de onda que la precedieron. Y, gracias a su zoom 100x, podrá examinar hasta los más pequeños detalles, como los propios ciclos de alimentación. Es posible almacenar en memoria dos de estos registros de 27.500 puntos para luego recuperarlos y efectuar su análisis.
Utilice la memoria de 27.500 puntos del ScopeRecord para obtener el máximo detalle

Mida de mV a kV de manera segura
	Los ScopeMeter de la serie 190 tienen tres entradas aisladas, flotantes e independientes. Mientras que los osciloscopios convencionales sólo pueden efectuar medidas con referencia a líneas eléctricas de tierra, las medidas de los ScopeMeter serie 190 pueden hacer referencia a otro nivel “de masa”. De esta manera se pueden medir circuitos mixtos con diferentes referencias de conexión a tierra y se elimina el riesgo de cortocircuitos accidentales. Todas las entradas tienen certificado de seguridad para medidas en entornos de 1.000 V según CAT II y de 600 V según CAT III. Además, las sondas estándar cubren una amplia gama de aplicaciones que van de mV a kV, lo que hace del ScopeMeter 190 el instrumento ideal tanto para los dispositivos de microelectrónica como para las aplicaciones de gran potencia eléctrica.
Utilice Vpwm para medir la tensión efectiva en motores e inversores de frecuencia

Potencia de análisis
	Para el análisis de las formas de onda, las funciones ScopeRecord™ y TrendPlot™ permiten registrar las 30 medidas automáticas, los cursores, el zoom y el reloj de tiempo real del ScopeMeter 190. El análisis se puede hacer directamente o, más tarde, al volver a la oficina. Es posible almacenar hasta 2 registros y 15 pantallas de osciloscopio para su análisis posterior, impresión o transferencia a un PC.
Se pueden efectuar gran variedad de medidas entre los canales A o B

Análisis del espectro de frecuencia 190C
	Los ScopeMeters en color de la Serie 190C incluyen ahora la función de análisis del espectro de frecuencias basada en la transformada rápida de Fourier (FFT) como característica estándar. De este modo, podrá identificar los componentes individuales de una frecuencia dentro de una señal determinada. La función de análisis del espectro resulta también de utilidad a la hora de descubrir los efectos de la vibración, la interferencia de señales o la diafonía. Una función automática de pantalla le garantiza una presentación óptima en ventana, aunque, si lo prefiere, puede seleccionar manualmente la ventana de tiempo que desee.
El espectro de frecuencias presenta una visión general de las frecuencias de una señal.

Comprobación 'Pasa / No pasa' de forma de onda
	Comprobación ‘Pasa / No pasa’ de señales reales con una plantilla de referencia ‘Waveform reference’ permite almacenar una traza adquirida y utilizarla como ‘traza de referencia’ para hacer comparaciones visuales, o bien, para efectuar comprobaciones ‘Pasa / No pasa’. Se pueden establecer hasta 100 equivalencias individuales (‘Pasa’) o no (‘No pasa’) en la memoria, lo que le permite controlar el comportamiento del sistema durante un largo periodo de tiempo
Comprobación ‘Pasa / No pasa’ de señales reales con una plantilla de referencia

Medidas automáticas con cursores
	Las medidas automáticas tanto en tensión como en potencia se pueden realizar ahora en una porción de la forma de onda identificada por el usuario utilizando los cursores del Fluke 190C para definir la ventana de tiempo de interés. De esta forma, el ScopeMeter de color puede medir la potencia en un intervalo determinado o el valor eficaz de la tensión durante un período de tiempo concreto.
El valor eficaz del ruido se mide en la porción de la forma de onda limitada por los cursores.

Utilice TrendPlot™ para registrar y analizar rápidamente fenómenos intermitentes
	Los fallos más difíciles de localizar son aquellos que ocurren de vez en cuando: intermitentes. Pueden ser debidos a conexiones defectuosas, al polvo, la suciedad, la corrosión o, simplemente, a conectores o cables rotos. Usted quizá no esté allí para verlo, pero el ScopeMeter de Fluke sí estará. Su “registrador sin papel” puede trazar los valores máximos y mínimos y la media a lo largo del tiempo, durante un período de hasta 22 días (serie 190) ó 16 días (serie 120). Sus dos entradas permiten trazar cualquier combinación de tensión, intensidad, temperatura, frecuencia y fase, con indicación de fecha y hora, para indicarle rápidamente la causa de dichos fallos.
Los cursores y el zoom le ayudan a analizar los datos capturados por la función TrendPlot

Software FlukeView® para documentación, archivo y análisis
	El software FlukeView ® para Windows ® le ayudará a sacar más partido de su ScopeMeter: Documentación – Transfiera formas de ondas, pantallas y datos de medidas del ScopeMeter a un PC. Imprima o importe los datos en sus informes. Texto añadido a la configuración individual del ScopeMeter – proporcione ayuda al operario cuando recupere una configuración. Archivo - Cree su propio archivo de formas de ondas, incluidos sus comentarios para facilitar las consultas y comparaciones. Guarde ciclos completos de reproducción para analizar cambios de formas de onda. Guarde el contenido de la memoria del ScopeMeter en su PC como copia de seguridad. Comparación de formas de onda – guarde formas de onda de referencia en el PC o envíe una referencia al ScopeMeter para comparar las formas de onda y efectuar comprobaciones ‘Pasa / No pasa'. Análisis Utilice cursores, haga análisis de espectro (FFT) o exporte datos a otros programas de análisis. Los ScopeMeter se pueden conectar a un PC a través de un cable de interfaz RS232 o USB ópticamente aislado. El software y el cable están disponibles como accesorios independientes o como parte del kit SCC, que resulta más rentable (software, cable de interfaz y maletín de transporte rígido).
