Programación de la bomba unitaria en sistemas "bomba-tuberia-inyector" (MR) de Mercedes

Con la ayuda de del equipo de diagnóstico de MIAC, es posiblre realizar la programación de las bombas unitarias de los sistemas por control electrónico diesel (MR) de Mercedes .

Esta función es necesaria cada vez que se reemplace alguna de las bombas unitarias del sistema por control electronico diesel (MR).

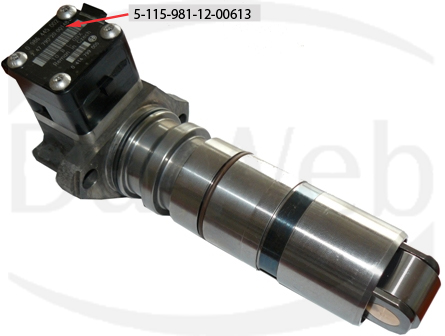

Para realizar el proceso será necesario introducir el código de 14 cifras impreso en la nueva bomba unitaria. En la siguiente figura se muestra un ejemplo del formato del código impreso que se deberá introducir para la programación.

Si el valor se introduce de forma incorrecta, puede provocar un funcionamiento irregular del motor y una sobrecarga de los cilindros.

A continuación se muestra la ubicación de los cilindros de la unidad de bomba, en función del tipo de motor.

1. R4: 904, 924



   1 = Cilindro 1 2 = Cilindro 2 3 = Cilindro 3 4 = Cilindro 4


2. R6: 457, 906



   1 = Cilindro 1 2 = Cilindro 2 3 = Cilindro 3 4 = Cilindro 4 5 = Cilindro 5 6 = Cilindro 6



3. V6: 501


   1 = Cilindro 1 2 = Cilindro 2 3 = Cilindro 3 4 = Cilindro 4 5 = Cilindro 5 6 = Cilindro 6



4. V8: 502


   1 = Cilindro 1 2 = Cilindro 2 3 = Cilindro 3 4 = Cilindro 4 5 = Cilindro 5 6 = Cilindro 6 7 = Cilindro 7 8 = Cilindro 8



Condiciones previas del test:

• Freno de estacionamiento accionado.

• Encendido puesto, motor apagado.

• Tensión de batería superior a 20 V.

Procedimiento:

1. Seleccionar el cilindro en que se desea programar la unidad de bomba.

2. Se muestra un cuadro de diálogo con las condiciones del test. Comprobar las condiciones del test.

3. Se muestra un cuadro de diálogo: ¿Desea introducir un nuevo código de inyector? Pulsar Sí para continuar o No para cancelar la función.

4. Se muestra una nueva ventana para el nuevo código. Introducir el nuevo número y pulsar OK.

5. Se muestra un cuadro de diálogo que indica que se debe quitar el encendido. Pulsar OK.

6. Se muestra un cuadro de diálogo que indica que se debe poner el encendido. Pulsar OK.

7. Se muestra un cuadro de diálogo indicando que se ha realizado la función. Pulsar OK.

8. Se ha completado la función.

   • En caso de fallo de la función, comprobar los códigos de avería y las condiciones del test.
