Renault, modelos Dxi:Visualización de codigos de error.

Para poder visualizar los códigos de error en vehículos Renault Dxi con el panel de instrumentos de la figura 1, se ha de seguir los siguientes pasos:

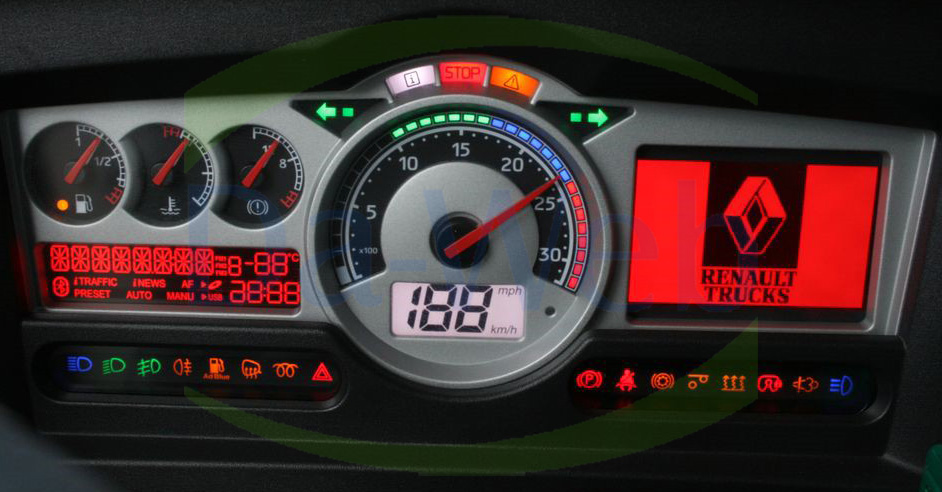

Figura 1.- Renault, serie Dxi, panel de instrumentos

1.- Poner el contacto.

2.- Pulsar la tecla "MENU/OK" de la palanca situada en la parte derecha del volante (figura 2)

Figura 2.- Renault, serie Dxi, palanca del panel de instrumentos

3.- Con ayuda de las tecla y , seleccionar la opción "EXPERTOS" en el siguiente menú :

Figura 3.- Menú Principal

4.- Pulsar la tecla "MENU/OK":

5.- Seleccionar la opción de "Diagnóstico":

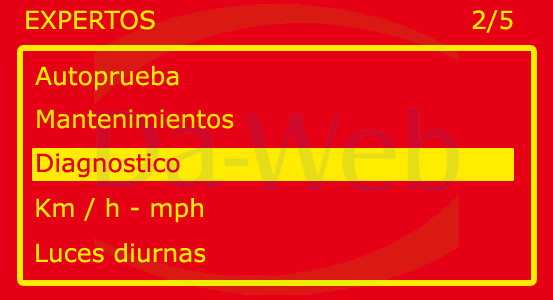

Figura 5.- Menú Principal > Expertos

6.- Pulsar la tecla "MENU/OK"

7.- En el siguiente menú que se muestra, seleccionar la opción "Defectos presentes"

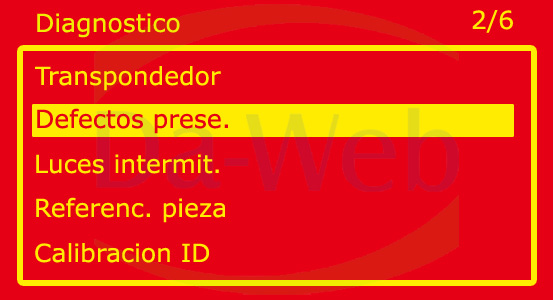

Figura 6.- Menú Principal > Expertos > Diagnostico

8.- En la siguiente pantalla se visualizan todos los sistemas con control electrónico que posee el vehículo:

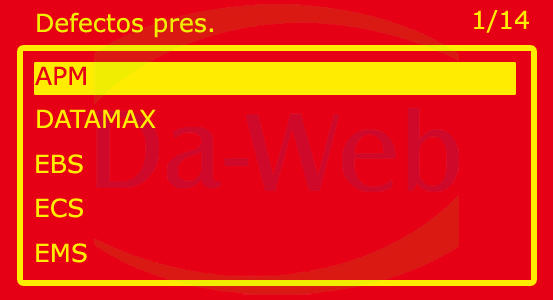

Figura 7.- Menú Principal > Expertos > Diagnostico > Defectos presentes

9.- Con las teclas , seleccionar aquel sistema que se desea leer los errores, y pulsar "MENU/OK"

10.- Se mostrarán los códigos de error de la siguiente forma:

Figura 8.- Codigo de error de EBS

Los códigos de error se muestran en 3 bloques: MID, PSID/PPID/PID/SID y FMI

MID.- identifica la unidad de control donde esta guardado el código de error.

MID 128.- Gestión del motor (EMS)

MID 130.- Caja de cambios (TECU)

MID 136.- Sistema de frenos

MID 140.- Visualizador principal

MID 141.- Datamax Gateway

MID 142.- Satélite comunicador

MID 144.- Gestión del vehículo (VECU)

MID 150.- Suspensión neumática (ECS)

MID 163.- Inmovilizador

MID 166.- Control de la presión de los neumáticos

MID 179.- FMS - Gateway

MID 184.- Eje pilotado

MID 185.- Gestión de producción de aire (APM)

MID 214.- Alarma

MID 216.- Alumbrado y señalización (LECU)

MID 220.- Tacógrafo

MID 222.- Ralentizador hidraúlico

MID 223.- Selector de velocidad

MID 249.- Preequipamiento carrocero
