Al taller llega un Fiat Panda 2007 con fallo en la luces de cruce

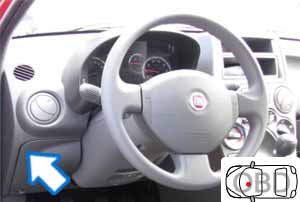

La conexión OBD se localiza al lado izquierdo del conductor. |
 |
 |
No hay ninguno código de avería. |
|

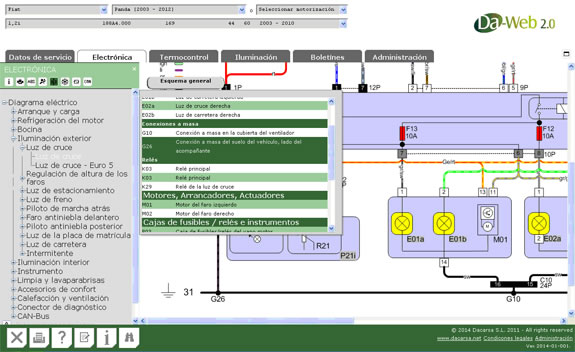

El operario decide comprobar la instalación eléctrica mediante el programa de documentación Daweb 2.0.
Se pueden consultar los esquemas eléctricos correspondientes al sistema de alumbrado del vehículo para las comprobaciones necesarias.
En alguna ocasión se ha detectado algún vehículo con un problema adicional de masa incorrecta en el sistema de alumbrado. En concreto la masa C011 situada en el habitáculo lado acompañante (pies).

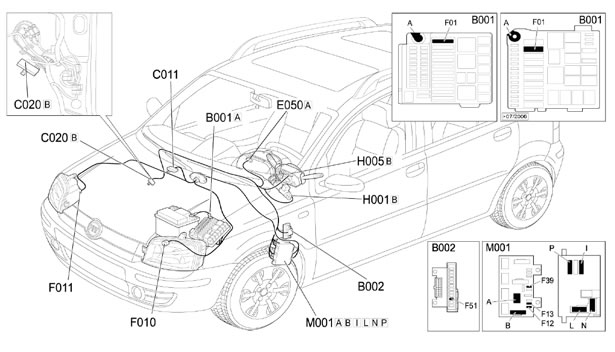

B001A Central de derivación del compartimento motor
B002 Central de derivación bajo el salpicadero
C011 Masa delantera derecha
C020B Masa salpicadero lado pasajero
E050A Cuadro de instrumentos
F010 Luz de cruce izquierda
F011 Luz de cruce derecha
H001B Llave de contacto
H005B Interruptor de luces
M001 ordenador de a bordo

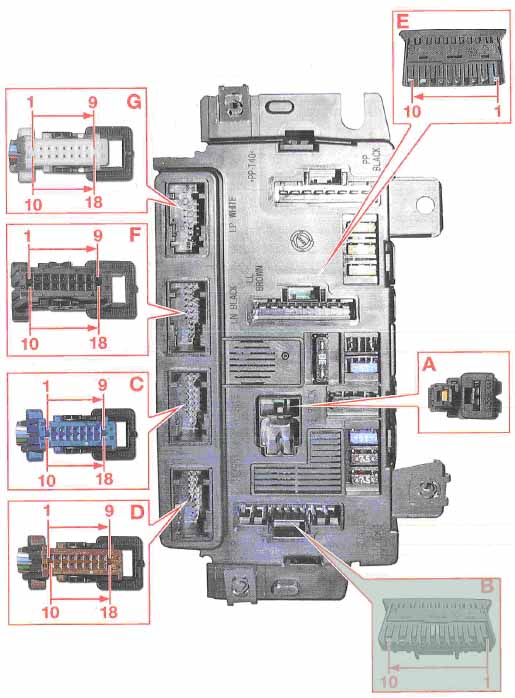

Esta es una imagen de la unidad de gestión de habitáculo. El conector que nos interesa es el B donde encontramos las siguientes conexiones:
Pin 01 Vacío
Pin 02 Masa de potencia NPL (bloqueo de puertas, lava/limpia parabrisas, relé bobinas, drivers)
Pin 03 Mando positivo de la bomba limpia para brisas
Pin 04 Mando positivo de la bomba limpia trasero.
Pin 05 Alimentación luces stop desde interruptor pedales
Pin 06 Activación de luces de cruce de F13 para corrector de altura de luces
Pin 07 Alimentación luces de cruce izquierda de F13
Pin 08 Alimentación luces de cruce derecha de F13
Pin 09 Mando positivo 1ª velocidad del limpiaparabrisas
Pin 10 Mando positivo 2ª velocidad del limpiaparabrisas
Conclusión

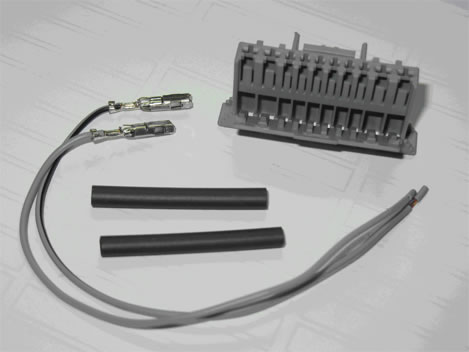

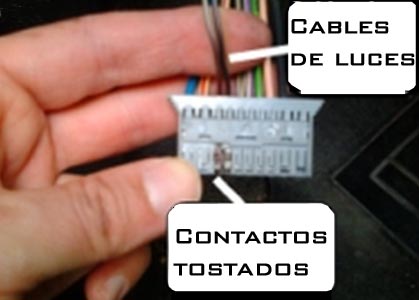

Reemplazar el conector afectado y sustituir los cables por unos con mayor sección
 |
 |
